新建空白工程圖
1.選擇03.圖文管理，展開圖文管理清單，選擇工程圖。
2.點選“新增”開啟新增空白工程圖視窗。
3.或在滑鼠按右鍵選擇“New 工程圖…”，新增空白工程圖。
維護工程圖屬性
1.新增空白工程圖編號顯示“Sever Assigned”，儲存後系統會自動分配編號。
2.手動編輯工程圖名稱。
3.手動編輯描述欄位內容。
4.繪圖者預設為工程圖建立者，可點選“…”或在此欄位上按鍵盤的F2按鈕，開啟角色選擇視窗，更換繪圖者。
5.當工程圖儲存後，系統會自動將繪圖者的一階主管帶入設計審查者欄位中。

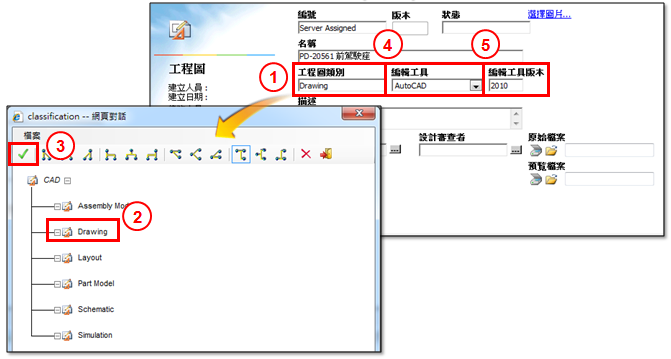

1.點選“工程圖類別”欄位，會開啟分類選擇視窗 。
2.選擇工程圖類別。
3.點選v確定選擇。
4.從下拉選單中，選擇工程圖的編輯工具。
5.手動輸入編輯工具的版本。

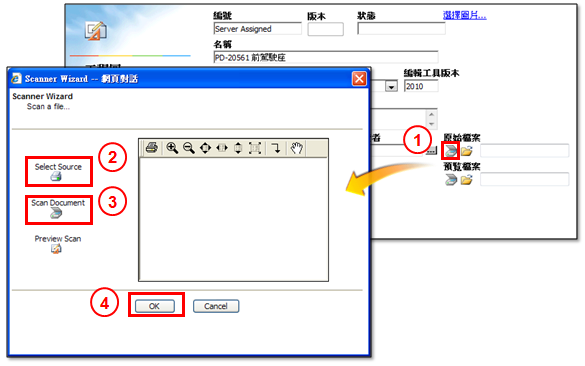

從掃描器上傳工程圖原始檔案
1.點選原始檔案的“掃描檔案”圖示，會開啟掃描器上傳檔案視窗 。
2.點選“Select Source”選擇掃描器。
3.點選“Scan Document”開始掃描檔案。
4.點選“OK”將掃描檔案上傳為工程圖原始檔案。

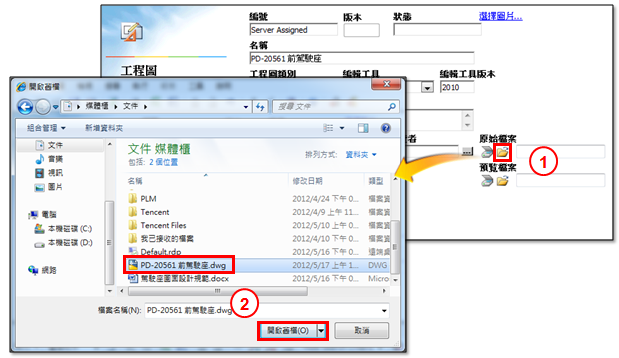

上傳已有圖文件作為工程圖原始檔案
1.點選原始檔案的“新增檔案”圖示，會開啟上傳檔案視窗 。
2.選擇要上傳的圖檔，點選“開啟” 將檔案上傳為工程圖原始檔案。

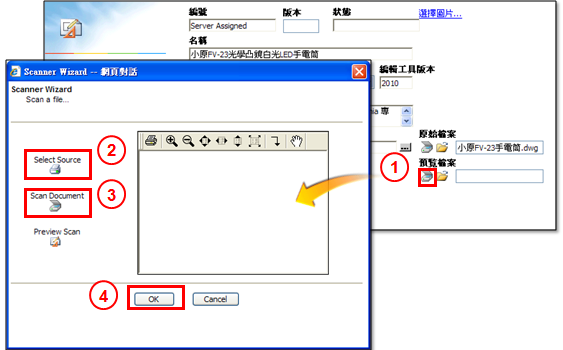

從掃描器上傳工程圖預覽文檔
1.點選預覽檔案的“掃描檔案”圖示，會開啟掃描器上傳檔案視窗 。
2.點選“Select Source”選擇掃描器。
3.點選“Scan Document”開始掃描檔案。
4.點選“OK”將掃描檔案上傳為工程圖預覽檔案。

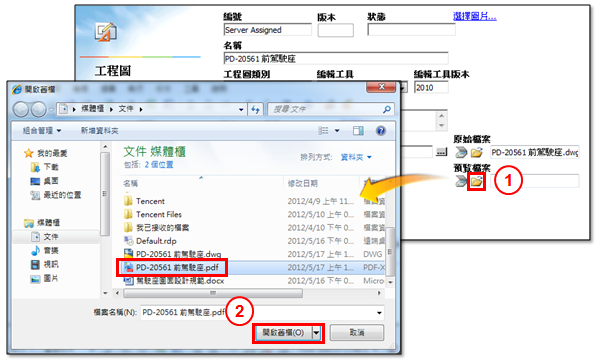

上傳已有圖文件作為工程圖預覽文檔
1.點選預覽檔案的“新增檔案”圖示，會開啟上傳檔案視窗 。
2.選擇要上傳的圖檔，點選“開啟” 將檔案上傳為工程圖預覽檔案。
上傳工程圖縮圖
1.點選“選擇圖片”，會開啟圖片選擇視窗。
2.點選“外部檔案”頁簽，切換到圖片上傳頁面。
3.點選“選擇文件”選擇要上傳作為工程圖縮圖的圖檔，可在視窗預覽圖檔縮圖畫面。
4.點選v完成上傳縮圖。
維護子階工程圖
1.點選“子階工程圖”頁簽，切換至子階工程圖頁面。
2.選擇“選擇物件”按新增，可開啟搜尋選擇工程圖視窗。
3.可選擇一筆，或按住鍵盤上的shift或ctrl按鍵，同時選擇多筆工程圖加入子階工程圖關聯清單中。
4.點選v確認選擇。
1.若是要在子階工程圖關聯清單中，直接新增空白工程圖並加入關聯，則將執行動作改為“建立物件”。
2.點選“新增”按鈕，清單最下方會新增一筆空白工程圖資料。
3.新選新增的空白工程圖資料，按滑鼠右鍵展開功能列清單，點選“View工程圖”，可開啟新增的工程圖編輯畫面。
1.若要將工程圖移除子階工程圖關聯清單中，則選擇欲移除關聯的工程圖。
2.點選“刪除”將工程圖至子階工程圖關聯清單中移除。
完成新建工程圖
1.完成工程圖編輯，點選“儲存,開鎖並關閉“按鈕。

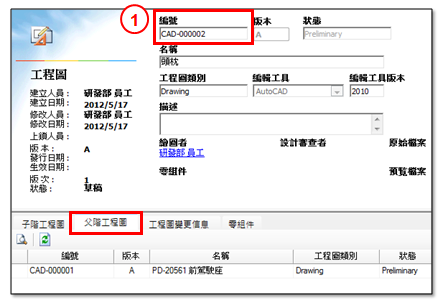

子階工程圖查看父階工程圖畫面
1.檢視加入子階工程圖關聯的工程圖畫面。
2.點選“父階工程圖”切換至父階工程圖頁面，即可查看到相關聯的父階工程圖清單。
